متى يجب على مصنع الألبان استخدام معقم UHT الأنبوبي؟

إن تحقيق العقم التجاري لإطالة مدة الصلاحية أو التوزيع المحيط يخلق توترًا تشغيليًا أساسيًا في معالجة الألبان. يجب على المعالجات القضاء على مسببات الأمراض دون المساس بطعم المنتج ولونه وملمسه وشكله الغذائي. يوفر التعقيم المستمر قبل التغليف ميزة واضحة مقارنة بالتعقيم التقليدي داخل الحاوية. إنه يوفر كفاءة حرارية فائقة ويحمي الجودة الحسية لمنتج الألبان من خلال دورات التسخين والتبريد السريعة.

تواجه الأنظمة المستمرة القياسية قيودًا شديدة. تواجه المبادلات الحرارية اللوحية وأنظمة حقن البخار المباشر صعوبة عند معالجة منتجات الألبان المعقدة أو عالية اللزوجة أو الغنية بالجسيمات. غالبًا ما يتسبب الحليب المنكه والكريمات الثقيلة والبدائل النباتية في حدوث تلوث سريع أو انسداد في هذه الإعدادات التقليدية. وهذا يخلق أوقات توقف غير مقبولة وأعباء صيانة.

توفر تقنية UHT الأنبوبية الحل الهندسي المحدد لهذه القيود. ومن خلال استخدام التسخين غير المباشر من خلال تكوينات الأنابيب المتخصصة، يمكن للمنشآت معالجة الريولوجيات الصعبة مع فترات تشغيل ممتدة. إن فهم الوقت الذي يجب أن تنتقل فيه المنشأة إلى هذه المعدات يساعد المشغلين على تقييم العميل المحتمل الشركة المصنعة للتعقيم UHT الأنبوبي بشكل فعال.

• تعقيد المنتج يملي النظام: تعتبر أنظمة UHT الأنبوبية إلزامية عند معالجة منتجات الألبان عالية اللزوجة أو الحليب النباتي أو السوائل التي تحتوي على جزيئات صغيرة حيث يمكن أن تسد أنظمة الألواح أو تفسد بسرعة.
• الأهداف الحرارية مقابل الأهداف البيولوجية: تحقيق الحد الأدنى من تخفيض الجراثيم البكتيرية المقاومة للحرارة بمقدار 9 سجلات (عصية الأنواع, جيوباسيلس ستيروثرموفيلوس) يتطلب ملف تعريف التسخين غير المباشر الدقيق والموحد لجهاز التعقيم الأنبوبي المصمم جيدًا.
• وقت التشغيل التشغيلي مقابل النفقات الرأسمالية: في حين أن الأنظمة الأنبوبية تتطلب عادةً نفقات رأسمالية أولية أعلى وبصمة مادية أكبر من أنظمة الألواح، إلا أنها توفر أوقات تشغيل متواصلة أطول بكثير بين دورات التنظيف المكاني (CIP).
• حدود حجم الجسيمات: تعتمد الجدوى التقنية على الالتزام الصارم بنسب حجم الجسيمات (يجب أن تكون الجسيمات أقل من 1/3 إلى 1/5 من قطر الأنبوب).
• استراتيجية المشتريات: تتيح الشراكة مع أحد موردي أجهزة التعقيم الأنبوبية ذوي الخبرة للمعالجات الاختيار بين وحدات التزلج "السريعة" الجاهزة للنشر السريع والتصميمات الحرارية المخصصة للغاية والمخصصة للتطبيقات.

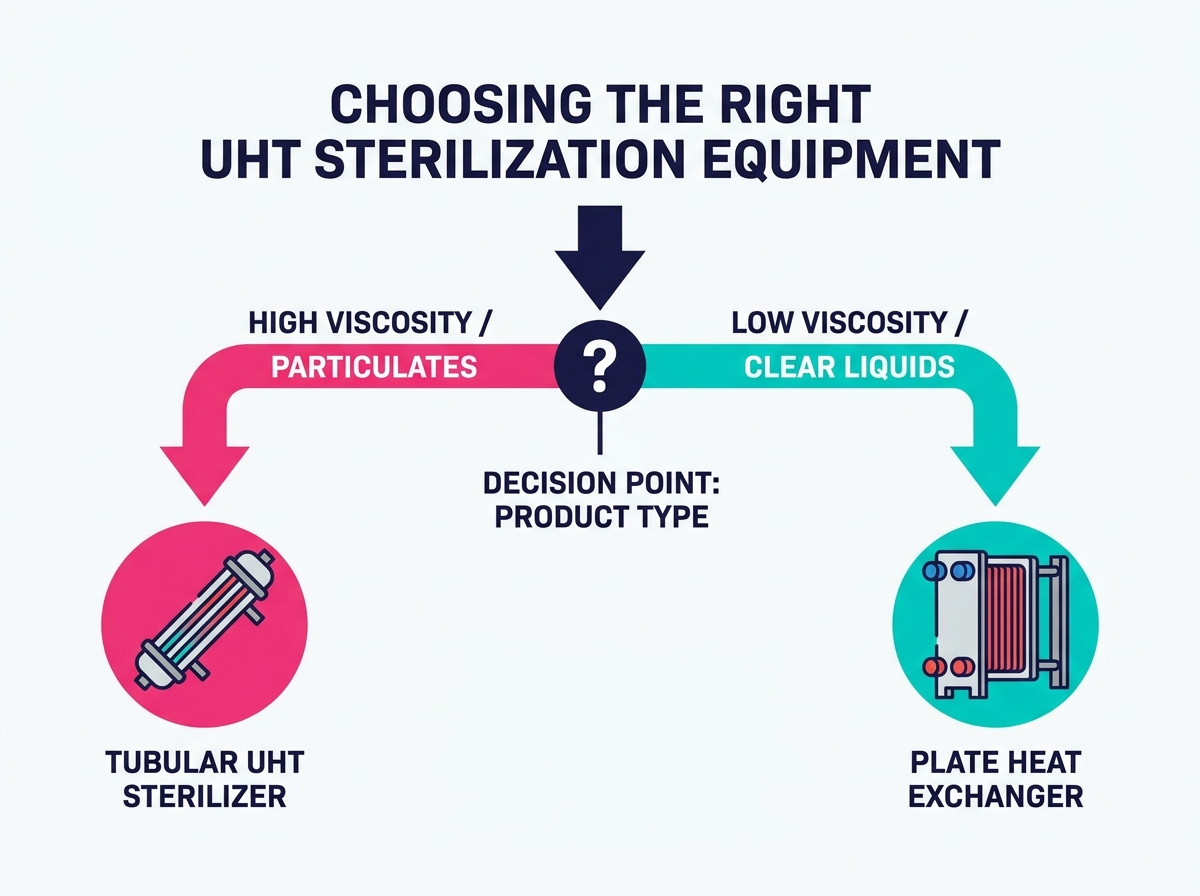

تحديد معايير النجاح: متى يكون معقم الألبان الأنبوبي ضروريًا؟

تحليل لزوجة المنتج وتكوينه

تمتد معالجة الألبان الحديثة إلى ما هو أبعد من الحليب السائل القياسي. تتعامل المرافق الآن مع الكريمات عالية الدهون، والحلويات، والتركيبات التي تحتوي على النشا، والحليب النباتي. تحمل هذه التركيبات المعقدة لزوجة أعلى، غالبًا ما تتجاوز 100 سنتيبواز (cP) عند درجات حرارة المعالجة. تزيد اللزوجة العالية من انخفاض الضغط عبر نظام التدفئة. أ معقم أنبوبي الألبان يتعامل مع انخفاض الضغط بفعالية، مما يجعله متفوقًا على لوحة المبادلات الحرارية للمنتجات السميكة أو اللزجة. عند ضخ كريمة ثقيلة تحتوي على 40% من الدهون، يؤدي إجهاد القص داخل نظام الألواح إلى انهيار المستحلب. تحافظ الأنظمة الأنبوبية على قناة تدفق أوسع، مما يقلل من القص ويحافظ على بنية كريات الدهون.

نوع المنتج	اللزوجة النموذجية (cP عند 20 درجة مئوية)	الموصى بها مبادل حراري	عامل الحد الأساسي
الحليب السائل القياسي	2 - 5	لوحة أو أنبوب متعدد	تسمم البروتين
حليب الشوفان (عالي النشا)	50 - 150	متعدد الأنابيب أو المموج	جلتنة النشا
كريمة الخفق الثقيلة	100 - 300	أنبوب متحدة المركز	استقرار المستحلب / القص
بودنغ الألبان	1000+	أنبوب متحدة المركز / سطح مكشط	انخفاض الضغط الشديد

تدمير الجراثيم والسلامة الميكروبيولوجية

تتطلب الأطعمة منخفضة الحموضة ذات الرقم الهيدروجيني أعلى من 4.6 مراقبة ميكروبيولوجية صارمة. يجب أن يحقق الحليب المعقم وحليب الصويا والقشدة أهدافًا محددة لتدمير الجراثيم. يؤمن التسخين الأنبوبي غير المباشر قيم F0 العالية اللازمة لاستهداف الجراثيم شديدة المقاومة للحرارة. ويحقق النظام ذلك دون التسبب في احتراق المنتج موضعيًا، مما يضمن العقم التجاري الكامل. يجب على المشغلين حساب طول أنبوب التثبيت الدقيق استنادًا إلى الحد الأقصى لمعدل التدفق لضمان الحد الأدنى من وقت الإقامة. الهدف النموذجي هو 137 درجة مئوية إلى 142 درجة مئوية لمدة 2 إلى 6 ثواني. إذا زاد معدل التدفق إلى ما هو أبعد من مواصفات التصميم، فإن وقت المكوث ينخفض، مما يؤدي إلى خطر فشل العقم التجاري.

1. تحديد العامل الممرض المستهدف أو الكائن المفسد (على سبيل المثال، العصوية sporothermodurans).
2. حدد الحد المطلوب من السجل استنادًا إلى أهداف مدة الصلاحية.
3. احسب زمن الاحتفاظ اللازم عند درجة حرارة التعقيم المحددة.
4. قم بقياس طول أنبوب التثبيت بناءً على الحد الأقصى لإخراج المضخة لضمان الامتثال.

الحفاظ على التغذية والجودة الحسية

يمكن أن تؤدي المعالجة الحرارية إلى إتلاف مكونات الألبان الحساسة. تعمل الملامح المحسنة لدرجة الحرارة والوقت في التصميمات الأنبوبية على تقليل التحلل الكيميائي. تمنع هذه الدقة تمسخ بروتين مصل اللبن الشديد، وتحد من تكوين اللاكتولوز، وتقلل من فقدان الفيتامينات. والنتيجة هي منتج آمن يحافظ على نكهة طازجة المذاق. عندما يفسد بيتا لاكتوغلوبولين، فإنه يطلق مجموعات سلفهيدريل، مما يسبب نكهة مطبوخة. من خلال استخدام نهج درجة الحرارة العالية لفترة قصيرة (HTST) ضمن نطاق UHT، تدفع الأنظمة الأنبوبية المنتج عبر منطقة درجة الحرارة الحرجة بسرعة. يتم الاحتفاظ بدرجة حرارة وسط التسخين بالقرب من درجة حرارة المنتج قدر الإمكان (دلتا T ضيقة) لمنع الاحتراق عند جدار الأنبوب.

التعامل مع الجسيمات والألياف

تؤدي معالجة منتجات الألبان والمنتجات النباتية مع إضافة الألياف أو اللب أو قطع الفاكهة الصغيرة إلى فرض قيود ميكانيكية. تفرض القواعد الهندسية قيودًا صارمة على حجم الجسيمات. يجب ألا يتجاوز حجم الجسيمات 1/3 إلى 1/5 من قطر الأنبوب الداخلي. إن الالتزام بهذه النسبة يمنع التجسير والانسداد داخل الأنابيب القابضة. إذا كانت المنشأة تقوم بمعالجة حليب الفراولة بقطع الفاكهة مقاس 5 مم، فيجب أن يكون الحد الأدنى لقطر الأنبوب الداخلي من 15 مم إلى 25 مم على الأقل. علاوة على ذلك، يجب أن تكون المضخات التي تغذي النظام من أنواع الإزاحة الإيجابية، مثل المضخات الفصية أو المضخات اللولبية المزدوجة، لدفع الجسيمات دون هرسها إلى هريس قبل أن تصل حتى إلى قسم التسخين.

فئات الحلول: أنواع تصاميم UHT الأنبوبية

أنظمة الأنابيب متحدة المركز (الحلقية).

تتميز أنظمة الأنابيب متحدة المركز بتصميم متعدد الطبقات. يتدفق المنتج بين قناتي وسائط التدفئة أو التبريد. يوفر هذا التكوين نقلًا لطيفًا وموحدًا للحرارة. إنه بمثابة حالة الاستخدام المثالية لمنتجات الألبان عالية اللزوجة وغير النيوتونية التي تتطلب إدارة حرارية دقيقة. نظرًا لأنه يتم تسخين المنتج من الداخل والخارج في نفس الوقت، فإن التدرج في درجة الحرارة يكون سطحيًا جدًا. وهذا يمنع المنتج الموجود في وسط قناة التدفق من البقاء تحت المعالجة أثناء احتراق المنتج الموجود على الحائط. تستخدم المنشآت تصميمات متحدة المركز لصلصات الجبن والكريمات الثقيلة وبروتينات الحليب المركزة.

أنظمة متعددة الأنابيب

تضع البنية متعددة الأنابيب عدة أنابيب منتج أصغر حجمًا داخل أنبوب غلاف أكبر. يمثل هذا التصميم معيار الصناعة للحليب السائل، والحليب المنكه، والحليب النباتي منخفض اللزوجة. إنه يعطي الأولوية للاضطراب العالي ويزيد من كفاءة نقل الحرارة لتطبيقات السوائل القياسية. تضمن أرقام رينولدز العالية التي تم تحقيقها في الأنابيب الداخلية الأصغر خلطًا ممتازًا. يؤدي هذا الخلط باستمرار إلى جلب المنتج البارد من مركز الأنبوب إلى الجدار الساخن، مما يؤدي إلى زيادة سريعة في درجة الحرارة. قد تحتوي الوحدة القياسية متعددة الأنابيب على ما يتراوح بين 7 إلى 37 أنبوبًا داخليًا، اعتمادًا على معدل التدفق المطلوب والقيود المادية لمساحة التثبيت.

تكنولوجيا الأنبوب المموج

تزيد مقاطع الأنبوب المموج من اضطراب السوائل عند السرعات المنخفضة. هذا التغيير الميكانيكي يقلل من تلوث الطبقة الحدودية. فهو يحسن معدلات النقل الحراري مقارنة بالأنابيب الملساء، مما يزيد من وقت التشغيل قبل أن يصبح التنظيف ضروريًا. تؤدي الفجوات الموجودة في جدار الأنبوب إلى تعطيل الطبقة الفرعية الصفائحية للسائل.

• يزيد من معامل نقل الحرارة الإجمالي بنسبة تصل إلى 30% مقارنة بالأنابيب الملساء.
• يقلل الطول المطلوب للمبادل الحراري، مما يوفر مساحة الأرضية.
• يخلق تأثير التنظيف الذاتي حيث تقوم الدوامات المضطربة بفرك جدار الأنبوب.
• يتطلب تحديد حجم المضخة بعناية، حيث أن التموجات تزيد من انخفاض الضغط الإجمالي للنظام.

ألواح التزلج المُصممة مسبقًا مقابل الهندسة الحرارية المخصصة

يجب على المنشآت الاختيار بين الأنظمة الموحدة والمخصصة. توفر الأنظمة الأنبوبية التي تم تكوينها مسبقًا توصيلًا سريعًا وتركيبًا مبسطًا. وعلى العكس من ذلك، فإن الحلول المصممة حسب الطلب والتي صممها متخصصون مورد معقم أنبوبي تلبية ريولوجيات المنتج الفريدة للغاية وقيود تخطيط الأرضية المحددة. قد يصل المنزلق المُصمم مسبقًا خلال 12 أسبوعًا ويتعامل مع الحليب القياسي بنسبة 2% بشكل مثالي. ومع ذلك، إذا كانت المنشأة تخطط لتشغيل مزيج حليب الشوفان الخاص الذي يحتوي على نسبة عالية من بيتا جلوكان، فيجب تصميم حراري مخصص. يجب على المورد حساب أوقات الانتظار المحددة ومنحنيات التبريد لمنع قاعدة الشوفان من التبلور داخل قسم التبريد.

أبعاد التقييم: ميزات النتائج وقابلية التوسع

التجديد الحراري وكفاءة الطاقة

توفر عمليات التسخين غير المباشرة فرصًا كبيرة لاستعادة الطاقة. حديث معدات التعقيم UHT يستخدم تجديد الحرارة من منتج إلى منتج أو من منتج إلى ماء. هذا يستعيد ما يصل إلى 90٪ من الطاقة الحرارية. يؤدي التجديد العالي إلى تقليل حمل الغلاية بشكل مباشر وتقليل نفقات التشغيل الإجمالية. في إعداد تجديد المنتج إلى الماء، ينقل المنتج المعقم الساخن حرارته إلى حلقة ماء مغلقة. يتم بعد ذلك استخدام هذا الماء الساخن لتسخين المنتج الخام البارد الوارد مسبقًا. يمنع هذا التجديد غير المباشر أي احتمال للتلوث المتبادل بين المنتج الخام والمنتج المعقم، وهو خطر معروف في المبادلات الحرارية المباشرة من منتج إلى منتج في حالة حدوث تسرب ذو ثقب صغير.

أوقات التشغيل المستمرة وقابلية التوسع

توفر الأنظمة الأنبوبية وقت تشغيل تشغيلي استثنائي. يؤدي عدم وجود نقاط اتصال وحشيات إلى تقليل تلوث البروتين والقشور المعدنية. يمكن للمنشآت تحقيق عمليات إنتاج متواصلة لمدة تتراوح من 12 إلى 24 ساعة قبل الحاجة إلى التنظيف المكاني (CIP). يتفوق هذا بشكل كبير على أنظمة الألواح القياسية، والتي قد تكون قذرة وتتطلب التنظيف بعد 6 ساعات فقط عند تشغيل منتجات عالية البروتين أو عالية الكالسيوم. ويعني وقت التشغيل الممتد المزيد من المنتجات القابلة للبيع في كل وردية عمل وإهدار كميات أقل من المواد الكيميائية والمياه والبخار في دورات التنظيف المتوسطة. عند زيادة الإنتاج، يقوم المشغلون ببساطة بإضافة المزيد من الوحدات الأنبوبية المتسلسلة أو المتوازية للتعامل مع معدلات التدفق المتزايدة.

التكامل العقيم المصب

يجب أن يتفاعل جهاز التعقيم بشكل لا تشوبه شائبة مع المعدات المعقمة النهائية. يعد التزامن بين جهاز التعقيم وخزان الطفرة المعقمة وآلات التعبئة أمرًا بالغ الأهمية. يحافظ خزان التدفق على جو معقم من الضغط الزائد، مما يزيل أي خطر لإعادة التلوث بعد العلاج. يجب تعقيم المسار بالكامل من مخرج أنبوب الإمساك إلى فوهة الحشو باستخدام الماء الساخن المضغوط أو البخار قبل بدء الإنتاج.

1. إجراء CIP كامل للمعقم، وخزان العقيم، وصمامات التوجيه.
2. ابدأ دورة التعقيم المكاني (SIP) باستخدام الماء المضغوط عند درجة حرارة 130 درجة مئوية + لمدة تم التحقق من صحتها.
3. تبريد النظام أثناء إدخال الهواء المعقم أو النيتروجين للحفاظ على الضغط الإيجابي.
4. قم بإنشاء حاجز معقم عند جميع صمامات التوجيه باستخدام تتبع البخار المستمر.
5. ابدأ التدفق الأمامي للمنتج المعقم إلى الخزان المعقم.

الامتثال والتصميم الصحي

تظل المعايير التنظيمية والصحية غير قابلة للتفاوض. يجب أن تتوافق الأنظمة مع المعايير الصحية 3-A وإرشادات EHEDG. يضمن الالتزام الصارم بامتثال إدارة الغذاء والدواء الأمريكية وPMO أن المعدات تلبي جميع المتطلبات القانونية لمعالجة الأغذية والمشروبات المعقمة. يجب أن يكون كل لحام داخل منطقة تلامس المنتج سلسًا، ويتطلب عادةً خشونة سطحية (Ra) أقل من 0.8 ميكرومتر. يجب إزالة السيقان الميتة في الأنابيب، مع الالتزام بقواعد 2D أو 1.5D الصارمة، مما يضمن قدرة سوائل التنظيف المكاني (CIP) على إزالة جميع بقايا المنتج والأغشية الحيوية البكتيرية بشكل فعال أثناء دورة التنظيف.

العوامل المؤثرة على القيمة الإجمالية: المقايضات المفاهيمية

النفقات الرأسمالية مقابل حقائق النفقات التشغيلية

ترتفع الاستثمارات الأولية بالنسبة للأنظمة الأنبوبية نظرًا لحجم الفولاذ المقاوم للصدأ واللحام المداري المعقد المطلوب. ومع ذلك، فإن المدخرات طويلة الأجل عوضت هذه النفقات الأولية. تشهد المنشآت عددًا أقل من عمليات استبدال الحشيات، ومتطلبات صيانة أقل، وتقليل وقت التوقف عن العمل، وأوقات تشغيل متواصلة ممتدة. قد يحتوي المبادل الحراري للوحة على مئات من الحشيات المطاطية التي تتطلب استبدالًا دوريًا، مما يتطلب ساعات عمل كبيرة ومخزونًا من قطع الغيار. يعتمد النظام الأنبوبي على وحدات ملحومة بالكامل مع عدد قليل من الحلقات الدائرية عند وصلات الوحدة. وهذا يقلل بشكل كبير من ساعات الصيانة المطلوبة أثناء عمليات الإغلاق السنوية.

البصمة وتخطيط المرافق

الواقع المكاني يملي اختيار المعدات. تتطلب المبادلات الحرارية الأنبوبية مساحة أرضية خطية أكبر بكثير من أنظمة الألواح. يمكن للمنشآت الاستفادة من خيارات التثبيت الرأسي والانحناءات على شكل حرف U للتخفيف من مقايضات البصمة الهيكلية. قد يتطلب النظام الأنبوبي بقدرة 10000 لتر في الساعة إطارًا يبلغ طوله 6 أمتار. إذا كانت مساحة الأرضية ضيقة، فيمكن للشركة المصنعة تصميم إطار أطول، وتكديس الوحدات عموديًا. ومع ذلك، يتطلب التكديس العمودي دراسة متأنية للتصريف والتهوية أثناء مرحلتي CIP وSIP لضمان عدم بقاء جيوب هوائية محاصرة في الوحدات العلوية.

نوع النظام	البصمة النموذجية (10 ألف لتر/ساعة)	كثافة الصيانة	عدد الحشية
لوحة مبادل حراري	2 م × 1 م	عالية (فتح متكرر)	200+
متعدد الأنابيب UHT (أفقي)	6 م × 1.5 م	منخفض (يركز على CIP)	<50
متعدد الأنابيب UHT (عمودي)	3 م × 2 م (أطول)	منخفض (يركز على CIP)	<50

مرونة المنتج مقابل تحسين النظام

تواجه المعالجات خيارًا يتعلق بتعدد استخدامات النظام. يؤدي شراء نظام متخصص للغاية إلى تحسين الإنتاج لملف تعريف واحد محدد، مثل كريمة الخفق الثقيلة. وبدلاً من ذلك، يتعامل النظام متعدد الاستخدامات المصمم لتشغيل وحدات SKU متعددة مع لزوجات مختلفة، مما يوفر إمكانات إنتاجية أوسع. من المحتمل أن يحتوي النظام متعدد الاستخدامات على محرك تردد متغير (VFD) على مضخة التوقيت وأقسام تسخين متعددة يمكن تجاوزها اعتمادًا على المنتج. قد يؤدي تشغيل حليب منخفض اللزوجة من خلال نظام مصمم للبودنج عالي اللزوجة إلى اضطراب غير كافي، مما يؤدي إلى ضعف نقل الحرارة والتلوث المبكر.

مخاطر التنفيذ واستراتيجيات التخفيف

إدارة تلوث البروتين وحرقه

يحدث اسمرار ميلارد وتمسخ البروتين إذا انخفضت معدلات التدفق أو كانت دلتا درجة الحرارة بين وسائط التسخين والمنتج مرتفعة للغاية. تعمل المرافق على تخفيف ذلك من خلال الأتمتة الدقيقة. تعمل المضخات ذات السرعة المتغيرة والفوارق الضيقة في درجات الحرارة على إبقاء المنتج يتحرك بأمان. إذا فتح صمام البخار بقوة شديدة أثناء بدء التشغيل، ترتفع درجة حرارة جدار الأنبوب، مما يؤدي إلى حرق بروتينات الحليب على الفولاذ المقاوم للصدأ على الفور. يجب أن تستخدم أنظمة التشغيل الآلي حلقات PID تم ضبطها خصيصًا للكتلة الحرارية للمبادل الحراري الأنبوبي لزيادة درجات الحرارة بسلاسة.

التحجيم المعدني (ترسيب فوسفات الكالسيوم)

تمثل معادن الحليب مخاطر التلوث الكيميائي عند درجات الحرارة المرتفعة. يترسب فوسفات الكالسيوم ويغطي الأنابيب. يعمل التحكم في السرعة والأنابيب المموجة على تخفيف تراكم المعادن، مما يحافظ على استقرار معدلات نقل الحرارة. عند معالجة المنتجات عالية الكالسيوم، يجب على المشغلين ضبط بروتوكولات التنظيف المكاني (CIP) الخاصة بهم. تصبح مرحلة الغسيل الحمضي حرجة.

1. قم بإجراء تدفق شامل للمياه لإزالة المنتج السائب.
2. قم بتدوير محلول كاوي (على سبيل المثال، 1.5% إلى 2.0% NaOH) عند 85 درجة مئوية لتكسير التربة البروتينية العضوية.
3. اغسل بالماء حتى يصبح الرقم الهيدروجيني محايدًا.
4. قم بتدوير محلول حمض النيتريك أو الفوسفوريك (على سبيل المثال، 1.0٪ إلى 1.5٪) عند 70 درجة مئوية لإذابة مقياس فوسفات الكالسيوم.
5. إجراء تدفق المياه النهائي.

إدارة انخفاض الضغط

تؤدي المسارات الأنبوبية الطويلة إلى حدوث انخفاضات مفرطة في الضغط، خاصة مع السوائل عالية اللزوجة. يقوم المشغلون بتخفيف ذلك عن طريق تحديد حجم التغذية الصحيح ومضخة التعزيز. غالبًا ما تعمل المجانسات ذات الضغط العالي كمضخات توقيت فعالة في هذه الإعدادات. إذا تجاوز انخفاض الضغط تصنيف مضخات تعزيز الطرد المركزي القياسية، فسوف ينخفض ​​معدل التدفق، مما يتسبب في الإفراط في معالجة المنتج في أنبوب الإمساك. يجب على المهندسين حساب إجمالي انخفاض الضغط عبر جميع الوحدات والانحناءات والصمامات بأقصى لزوجة متوقعة للمنتج لتحديد حجم محرك المجانسة بشكل صحيح.

فشل الواجهة المعقمة

إن دمج جهاز التعقيم مع خزانات التدفق المعقمة في اتجاه مجرى النهر يؤدي إلى تعقيد الأمر. يؤدي تسلسل التعقيم الآلي في المكان (SIP) والتنظيف في المكان (CIP) عبر جميع حدود الأنابيب إلى منع التلوث. تعمل إدارة الصمامات الصارمة على تأمين الواجهة المعقمة. تعتبر الصمامات المعقمة ذات المقعد المزدوج مع حواجز البخار إلزامية في أي نقطة حيث يتفاعل خط الإنتاج المعقم مع خط غير معقم (مثل خط إرجاع CIP أو الصرف). إذا انخفض ضغط البخار في الحاجز عن درجة حرارة التشبع المطلوبة (عادةً 110 درجة مئوية إلى 120 درجة مئوية)، فيجب على نظام التشغيل الآلي الإبلاغ على الفور عن إنذار ووقف الإنتاج.

فحص الشركة المصنعة للمعقمات الأنبوبية UHT

التحقق من صحة البيانات الريولوجية

يجب على مصنعي الألبان تجنب الحلول ذات المقاس الواحد الذي يناسب الجميع. توفر الشركة المصنعة المؤهلة حجمًا مخصصًا للأنابيب والنمذجة الحرارية. تعتمد هذه النمذجة على اللزوجة والكثافة والتوصيل الحراري المحددة للوصفات الفعلية للعميل. إن تزويد الشركة المصنعة بمواصفات "الحليب" العامة غير كافٍ إذا كان المنتج الفعلي يحتوي على مثبتات أو علكة أو نشويات مضافة. يجب على الشركة المصنعة أن تطلب بيانات مقياس الجريان عبر نطاق من درجات الحرارة (من 4 درجات مئوية إلى 140 درجة مئوية) لرسم خريطة دقيقة لكيفية تصرف السائل أثناء تسخينه وتبريده.

الاختبار التجريبي وقدرات البحث والتطوير

تعد الشراكة مع الشركة المصنعة التي توفر مرافق اختبار تجريبية أمرًا بالغ الأهمية. يتحقق الاختبار من صحة التأثير الحراري على طعم المنتج ولونه وملمسه. ويجب على المعالجات التأكد من هذه المعايير قبل الالتزام بالنفقات الرأسمالية واسعة النطاق. يتيح تشغيل دفعة سعة 50 لترًا من خلال مصنع تجريبي لفريق البحث والتطوير تقييم التغير الدقيق في اللون في الحليب المنكه أو انهيار اللزوجة في بودنغ سميك النشا. يجب على الشركة المصنعة بعد ذلك تقديم ضمان واضح للتوسع، مما يضمن تكرار النتائج التي تم تحقيقها في المصنع التجريبي بقدرة 100 لتر في الساعة تمامًا على نظام الإنتاج بقدرة 10000 لتر في الساعة.

جودة التصنيع والمعادن

تتضمن معلمات التحقق من صحة التصنيع جودة اللحام المداري وخشونة سطح الأنبوب الداخلي. يجب أن تظل قيم Ra أقل من 0.8 ميكرومتر. السبائك المقاومة للتآكل، مثل الفولاذ المقاوم للصدأ 316L أو الفولاذ المزدوج، تتحمل أنظمة التنظيف الحمضية القاسية. يعد اللحام اليدوي على أنابيب المنتج الداخلية أمرًا غير مقبول نظرًا لخطر الاختراق غير المتسق والشقوق التي يمكن أن تختبئ فيها البكتيريا. يوفر لحام TIG المداري حبة لحام متسقة وقابلة للتكرار. بالنسبة للمنتجات التي تحتوي على نسبة عالية من الكلوريد (مثل بعض المشروبات الرياضية أو قواعد الألبان المملحة بالكراميل)، قد يعاني معيار 316L من التشقق الناتج عن التآكل الإجهادي، مما يستلزم الترقية إلى AL-6XN أو أنابيب التيتانيوم.

الأتمتة وإمكانية التتبع ودعم ما بعد البيع

قم بتقييم قدرات تكامل PLC الخاصة بالمورد بعناية. تسجيل البيانات يضمن الامتثال التنظيمي. إن اتفاقيات مستوى الخدمة المضمونة لقطع الغيار، بما في ذلك الأختام وأجهزة الاستشعار والانحناءات المخصصة، تحافظ على تشغيل الخط طوال العام.

• تأكد من أن النظام يتكامل بسلاسة مع أنظمة SCADA الموجودة في المصنع (مثل Ignition وWonderware).
• تأكد من أن مسجل البيانات يسجل درجة حرارة أنبوب الإمساك ومعدل التدفق وموضع صمام التحويل بشكل آمن من أجل الامتثال لـ PMO.
• تأكد من أن المورد يوفر وصول VPN عن بعد للحصول على دعم فوري لاستكشاف الأخطاء وإصلاحها.
• قم بمراجعة بروتوكولات اختبار قبول المصنع (FAT) للتأكد من اختبار جميع الإنذارات والأقفال فعليًا قبل الشحن.

الاستنتاج

• قم بتجميع البيانات الريولوجية الشاملة، بما في ذلك منحنيات اللزوجة عند درجات حرارة متفاوتة، لجميع وحدات SKU الخاصة بالمنتج المخطط لها قبل الاتصال بالموردين.
• حدد الحد الأقصى المطلق لأحجام الجسيمات لأي شوائب أو ألياف لضمان اختيار الفريق الهندسي لقطر الأنبوب الداخلي الصحيح.
• اطلب إجراء اختبار تجريبي من ثلاثة موردين من المستوى الأول على الأقل للتحقق من صحة التأثير الحراري على طعم منتجك ولونه وملمسه.
• مقارنة كفاءات التجديد الحراري عبر تصميمات النظام المقترحة لتوقع استهلاك المرافق ومتطلبات حمل الغلاية بدقة على المدى الطويل.

الأسئلة الشائعة

س: ما هو الحد الأقصى لحجم الجسيمات التي يمكن أن يتعامل معها جهاز التعقيم UHT الأنبوبي؟

ج: يجب أن تكون الجسيمات بشكل عام أقل من 1/3 إلى 1/5 من القطر الداخلي للأنبوب. إن الالتزام بهذه النسبة المحددة يمنع التجسير والانسداد داخل الأنابيب القابضة أثناء الإنتاج المستمر.

س: كيف يمكن مقارنة جهاز التعقيم الأنبوبي بالمبادل الحراري اللوحي لمنتجات الألبان؟

ج: تتعامل الأنظمة الأنبوبية مع اللزوجة العالية والجسيمات الأكبر حجمًا، وتعمل لفترة أطول دون تلوث. تعتبر أنظمة الألواح أكثر إحكاما وفعالية من حيث التكلفة، ولكنها مناسبة تمامًا للحليب السائل البسيط منخفض اللزوجة.

س: ما هي أنواع منتجات الألبان التي تتطلب معدات التعقيم UHT الأنبوبية؟

ج: الأطعمة منخفضة الحموضة التي تزيد عن درجة الحموضة 4.6 والتي تحتوي على نسبة عالية من الدهون أو اللزوجة تتطلب أنظمة أنبوبية. تشمل الأمثلة الكريمات الثقيلة والحلويات والحليب المنكه والبدائل النباتية مثل حليب الصويا والشوفان.

س: ما مدى كفاءة استخدام الطاقة في جهاز التعقيم الأنبوبي لمنتجات الألبان؟

ج: تحقق الأنظمة الأنبوبية غير المباشرة الحديثة تجديدًا للحرارة بنسبة تصل إلى 90%. إنها تستخدم حلقات من منتج إلى منتج أو من منتج إلى ماء، مما يقلل بشكل كبير من أحمال الغلايات وتكاليف الطاقة الإجمالية.

س: ما هي المدة التي يمكن أن يعمل فيها نظام UHT الأنبوبي بشكل مستمر؟

ج: اعتمادًا على محتوى المنتج من البروتين والمعادن، يمكن أن يعمل نظام UHT الأنبوبي المُحسّن جيدًا بشكل مستمر لمدة تتراوح من 12 إلى 24 ساعة قبل الحاجة إلى دورة تنظيف مكانية كاملة (CIP).
