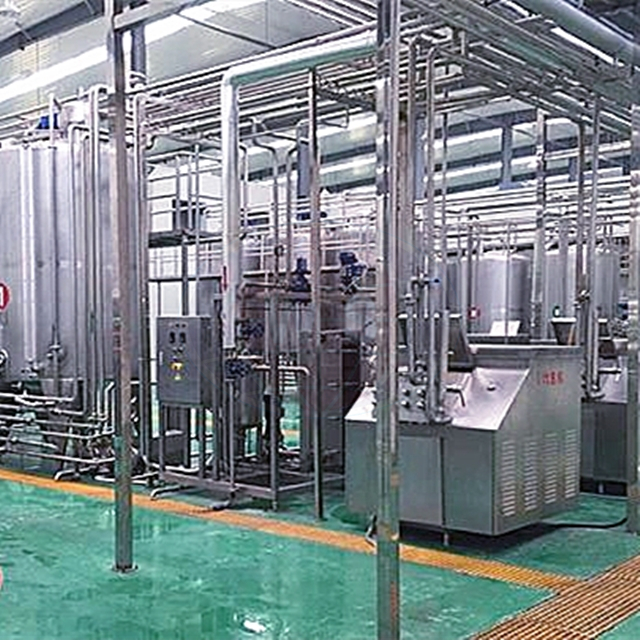

ما هي سعة التبريد المطلوبة بعد بسترة الحليب؟

يمثل التبريد بعد البسترة التدخل الحراري الأكثر أهمية في أي منشأة لمعالجة الألبان. يؤدي الفشل في خفض درجات حرارة الحليب من 72 درجة مئوية (161 درجة فهرنهايت) إلى أقل من 4 درجات مئوية (39 درجة فهرنهايت) في غضون ثوانٍ إلى إضعاف مدة الصلاحية، وينتهك المعايير التنظيمية الصارمة، ويؤدي إلى تدهور جودة المنتج بشكل عام. كثيرًا ما يواجه مهندسو المصانع ومديرو المرافق صعوبة في تحديد حجم البنية التحتية للتبريد بدقة. يؤدي تصغير الحجم إلى اختناقات شديدة في المعالجة وانتشار البكتيريا السريع في الخزانات القابضة. يؤدي التضخيم إلى إهدار النفقات الرأسمالية وتضخم تكاليف الطاقة المستمرة التي تستنزف الميزانيات التشغيلية.

يتطلب تحديد قدرة التبريد الدقيقة حسابات ديناميكية حرارية دقيقة، وفهمًا عميقًا لمعدلات تدفق محددة، وتقييمًا استراتيجيًا لتقنيات التبادل الحراري المتاحة. لا يمكنك تخمين هذه الأرقام. يوفر هذا الدليل الأطر الهندسية وطرق الحساب ومعايير تقييم المعدات اللازمة لتحديد البنية التحتية الصحيحة للتبريد لتشغيل الألبان لديك، مما يضمن الامتثال والكفاءة التشغيلية.

• حساب الحمل الحراري غير قابل للتفاوض: تعتمد قدرة التبريد الدقيقة على الحرارة النوعية للحليب (3.93 كيلوجول/كجم درجة مئوية)، ومعدل التدفق الشامل، وفرق درجة الحرارة المطلوبة (ΔT).

• التجديد هو معيار الكفاءة: تستخدم الأنظمة الحديثة التبريد المتجدد (باستخدام الحليب الخام البارد الوارد لتبريد الحليب المبستر مسبقًا)، مما يقلل أحمال التبريد الميكانيكية بنسبة تصل إلى 90%.

• اختيار التكنولوجيا يملي تكاليف التشغيل: يعتمد الاختيار بين مبردات التوسع المباشر، وأنظمة الجليكول، ومصارف الماء المثلج بشكل كبير على ما إذا كانت المنشأة تدير نوبات مستمرة كبيرة الحجم أو معالجة دفعية.

• تصميم محركات الامتثال: يجب أن تفي المعدات بالمعايير الصحية الصارمة (على سبيل المثال، 3-A Sanitary Standards، PMO) مع أنظمة أمان للفشل في فرق الضغط لمنع التلوث المتبادل.

دور التبريد السريع في خط إنتاج الحليب المبستر

تفرض الهيئات التنظيمية معايير صارمة لدرجة الحرارة عند معالجة منتجات الألبان لحماية الصحة العامة. ينص قانون الحليب المبستر (PMO) الصادر عن إدارة الغذاء والدواء (FDA) على تبريد الحليب المبستر إلى 7 درجات مئوية (45 درجة فهرنهايت) أو أقل مباشرة بعد دورة التسخين. ومع ذلك، فإن الاعتماد على الحد الأقصى القانوني يمثل استراتيجية تشغيلية سيئة. تستهدف معايير الصناعة درجة حرارة أكثر عدوانية تتراوح بين 2 درجة مئوية إلى 4 درجات مئوية. يؤدي الوصول إلى هذا الحد الأدنى إلى زيادة مدة الصلاحية إلى أقصى حد وتوفير حاجز حراري أثناء التعبئة والنقل. يسمح التبريد المتأخر للبكتيريا الحرارية - تلك التي تنجو من البسترة - بالتكاثر بسرعة. كما أنه يؤدي إلى إنبات الجراثيم، مما يدمر سلامة المنتج ويؤدي إلى تلف مبكر.

تملي الحقائق الديناميكية الحرارية كيفية تصميمنا خط إنتاج الحليب المبستر. يتصرف الحليب بشكل مختلف عن الماء، ويجب على المهندسين أن يأخذوا في الاعتبار هذه الاختلافات. تبلغ السعة الحرارية النوعية للحليب كامل الدسم حوالي 3.93 كيلوجول/كجم درجة مئوية، في حين أن الماء أعلى عند 4.18 كيلوجول/كجم درجة مئوية. محتوى الزبدة يغير التوصيل الحراري بشكل كبير. تتطلب الكريمة الثقيلة مساحة سطح تبريد أكبر من الحليب الخالي من الدسم بسبب لزوجتها المتزايدة وانخفاض معدلات النقل الحراري. عندما تقوم بدفع المنتجات عالية الدهون من خلال مبادل حراري، تتغير ديناميكيات السوائل، مما يتطلب تعديلات على سرعات المضخة وتدفق وسائط التبريد لتحقيق نفس انخفاض درجة الحرارة.

تزيد ديناميكيات تحويل التدفق من تعقيد الأحمال الحرارية في المصنع. يقوم صمام تحويل التدفق (FDV) بإعادة توجيه الحليب غير المبستر إلى خزان التوازن إذا فشل قسم التسخين في الوصول إلى الحد القانوني. عند حدوث حدث FDV، يتغير شكل الحمل الحراري عبر النظام بأكمله على الفور. يجب أن يتم تعديل حلقة وسائط التبريد بسرعة حتى تتكيف. بدون أوقات استجابة سريعة من صماماتك الآلية، يخاطر النظام بالتبريد الزائد أو حتى تجميد المنتج الثابت المتبقي في قسم التبريد بالمبادل الحراري. يتسبب التجميد في حدوث أضرار مادية للألواح ويفرض إيقاف تشغيل النظام بالكامل من أجل الذوبان والتنظيف.

إن فهم التأثير الميكروبيولوجي لمعدلات التبريد أمر ضروري. تزدهر البكتيريا مثل الزائفة في البيئات الباردة إذا أعطيت الوقت الكافي للتكيف. يؤدي الانخفاض السريع في درجة الحرارة إلى صدمة الميكروبات الباقية، مما يوقف عمليات التمثيل الغذائي الخاصة بها. إذا كان منحنى التبريد الخاص بك ضحلًا جدًا، فإنك تنشئ منطقة خطرة لدرجة الحرارة داخل الأنابيب حيث يمكن للبكتيريا أن تتعافى وتتكاثر قبل أن يصل الحليب إلى صومعة التخزين. ولهذا السبب يجب أن تكون سرعة وسائط التبريد ومساحة سطح المبادل الحراري متوافقة تمامًا مع معدل تدفق المنتج.

حساب متطلبات سعة التبريد الدقيقة

يبدأ القياس الدقيق بصيغة الحمل الحراري الأساسية. المعادلة الأساسية هي Q = ṁ × Cp × ΔT. في هذه الصيغة، يمثل Q إجمالي حمل التبريد المطلوب. معدل التدفق الكتلي هو ṁ، ويُقاس عادةً بالكيلوجرام في الساعة. Cp هي السعة الحرارية النوعية للسائل. ΔT هو الفرق في درجة الحرارة بين المنتج الداخل والخارج. ضع في اعتبارك المعدل القياسي 10000 لتر/ساعة خط انتاج الحليب. إذا كنت بحاجة إلى تبريد الحليب من 22 درجة مئوية (ما بعد التجديد) إلى 2 درجة مئوية، فإن ΔT تكون 20 درجة مئوية. يؤدي توصيل هذه الأرقام في الصيغة إلى الحصول على الكيلووات (kW) أو أطنان التبريد (TR) المطلوبة من نظام التبريد لديك.

يجب أن تأخذ الحسابات دائمًا في الاعتبار عدم كفاءة النظام ومكاسب الحرارة المحيطة. تحدث الخسائر الحرارية بشكل مستمر من خلال الأنابيب غير المعزولة، والخزانات، والصمامات. تضيف درجات حرارة النبات المحيطة حرارة سلبية إلى النظام، خاصة خلال أشهر الصيف أو في غرف المعالجة سيئة التهوية. يطبق المهندسون هوامش أمان قياسية على الحمل المحسوب لخط الأساس لمنع انخفاض الحجم. يجب عليك عادةً إضافة 10% إلى 15% إلى حسابك النهائي لمراعاة هذه المتغيرات البيئية والتلوث التدريجي للمبادل الحراري بين دورات التنظيف.

يغير التبريد المتجدد بشكل جذري متطلبات التبريد الميكانيكية وهو العمود الفقري لكفاءة الألبان الحديثة. يستخدم قسم التجديد في المبادل الحراري الطبقي (PHE) الحليب الخام البارد الوارد لتبريد الحليب المبستر الساخن. تعمل هذه العملية على تعويض احتياجات التبريد الميكانيكية وفي نفس الوقت تقوم بالتسخين المسبق للحليب الخام. تعني دورة التجديد الحراري بنسبة 90% أن المبرد الميكانيكي يتعامل فقط مع الـ 10% الأخيرة من انخفاض درجة الحرارة. ويتيح هذا التخفيض الهائل للمنشآت تركيب ضواغط أصغر بكثير، مما يوفر مساحة كبيرة وقدرة كهربائية كبيرة.

استخدم القواعد الهندسية الأساسية للتحقق السريع عند مراجعة عروض أسعار المعدات. تساعد المقاييس المعيارية القياسية في التحقق من صحة مقترحات البائعين بسرعة. على سبيل المثال، قد تتوقع معدل TR محددًا مطلوبًا لكل 1000 لتر/ساعة من الإنتاجية المبسترة بناءً على معدل تجديد قياسي يبلغ 90%. إذا انحرف اقتراح البائع بشكل كبير عن هذا المعيار، فيجب عليك التشكيك في افتراضاته الديناميكية الحرارية. ربما يقومون بتصغير حجم قسم التجديد لخفض تكلفة المعدات الأولية، الأمر الذي سيجبرك على دفع فواتير طاقة ضخمة لتشغيل مبرد أكبر طوال عمر المعدات.

لضمان الدقة، اتبع هذه الخطوات المرقمة عند حساب الاحتياجات المحددة لمنشأتك:

1. تحديد الحد الأقصى لمعدل التدفق الشامل لتشغيل المنتج ذي السعة الأعلى.

2. حدد السعة الحرارية المحددة للمنتج المحدد (منزوع الدسم أو كامل أو كريمي).

3. حساب انخفاض درجة الحرارة المطلوبة بعد قسم التجديد.

4. قم بتطبيق صيغة Q = ṁ × Cp × ΔT للعثور على متطلبات خط الأساس kW.

5. أضف هامش أمان بنسبة 15% لاكتساب الحرارة المحيطة وتآكل النظام.

6. قم بتحويل الرقم النهائي للكيلوواط إلى طن التبريد (TR) لتحديد حجم المبرد.

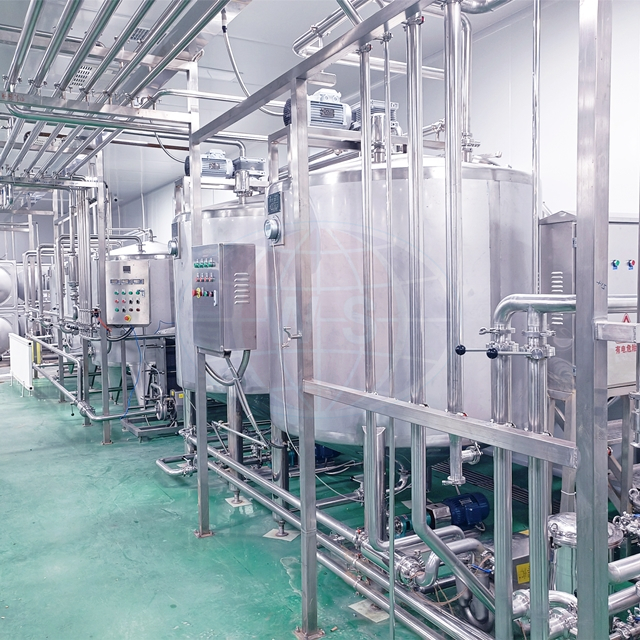

تقييم معدات التبريد لخط إنتاج الحليب المبستر

يؤثر اختيار المبادل الحراري المناسب على العمليات اليومية وجداول الصيانة وجودة المنتج. توفر المبادلات الحرارية للوحة (PHE) كفاءة فائقة في النقل الحراري نظرًا لتصميم اللوحة المموجة، مما يؤدي إلى حدوث اضطراب عالي. كما أنها تتطلب مساحة أصغر بكثير مقارنة بالتقنيات القديمة. تعتبر المبادلات الحرارية الأنبوبية، على الرغم من أنها أكبر حجمًا، أكثر ملاءمة للزوجات العالية والمنتجات التي تحتوي على جسيمات. عند تقييم خيارات PHE، قم بتقييم قابلية التنظيف ومواد الحشية المحددة المستخدمة. تتعامل حشوات EPDM مع درجات الحرارة القياسية بشكل جيد، ولكن قد تكون هناك حاجة إلى NBR اعتمادًا على محتوى الدهون ومواد التنظيف الكيميائية المستخدمة. ضع في اعتبارك دائمًا إمكانيات توسيع الإطار؛ يسمح شراء إطار يمكنه استيعاب لوحات أكثر بنسبة 20% بترقية السعة في المستقبل دون استبدال الوحدة بأكملها.

يتضمن اختيار وسائط التبريد مقايضات مفاهيمية كبيرة. تسمح أنظمة المياه المبردة، وخاصة ضفاف الثلج، بقص الحمل الأقصى. يقومون ببناء الجليد خارج ساعات الذروة عندما تكون أسعار الكهرباء أقل، وتخزين الطاقة الحرارية. أثناء عملية الإنتاج، تتعامل هذه الطاقة المخزنة مع أحمال تبريد هائلة دون الحاجة إلى سحب كهربائي فوري كبير. ومع ذلك، تتطلب بنوك الجليد مساحة أرضية كبيرة. توفر مبردات الجليكول تحكمًا دقيقًا ومستمرًا في درجة الحرارة تحت الصفر. إنها تحافظ على درجات حرارة ثابتة للعمليات المستمرة ولكنها تتطلب متطلبات طاقة مستمرة أعلى وتتطلب صيانة صارمة لمنع تدهور الجليكول.

يعتمد اختيار الضاغط والمكثف بشكل كامل على موقع منشأتك وتوافر المرافق. تعمل المكثفات المبردة بالهواء بشكل جيد في المناخات المعتدلة وتتطلب صيانة أقل، ولكنها تفقد كفاءتها في أيام الصيف الحارة. تعد المكثفات المبردة بالمياه أفضل للبيئات الحارة وتوفر كفاءة أعلى، ولكنها تتطلب توفرًا موثوقًا للمياه وبنية تحتية لبرج التبريد. قم بتقييم ضواغط محرك التردد المتغير (VFD) لمحطة التبريد الخاصة بك. تتوافق VFDs مع حمل التبريد بدقة عن طريق ضبط سرعة المحرك، وتحسين كفاءة الطاقة بشكل عام وتقليل تآكل المكونات الميكانيكية مقارنة بضواغط التشغيل/الإيقاف القياسية.

يعد تكامل الأتمتة أمرًا بالغ الأهمية للحفاظ على الاستقرار الحراري. تدير حلقات التحكم PID عملية التبريد بأكملها من خلال قراءة أجهزة استشعار درجة الحرارة وضبط الصمامات. تنظم الصمامات المعدلة ثلاثية الاتجاه معدل تدفق وسائط التبريد إلى المبادل الحراري. تحافظ هذه الأتمتة على درجة حرارة ثابتة لتفريغ المنتج، حتى عندما تختلف معدلات تغذية المنتج أو عندما يتقلب إنتاج الغلاية. يعد الاعتماد على الصمامات اليدوية للتحكم في التبريد طريقة مضمونة لتجربة ارتفاع درجات الحرارة ومشكلات جودة المنتج.

توسيع نطاق أنظمة التبريد عبر عمليات الألبان المختلفة

يختلف حجم متطلبات التبريد بناءً على المنتج المحدد وحجم الإنتاج. أ خط تصنيع الحليب الصغير غالبًا ما يتم الانتقال من البسترة البسيطة (تبريد الوعاء) إلى أنظمة التدفق المستمر ذات درجة الحرارة العالية والوقت القصير (HTST). تستفيد هذه الأجهزة الأصغر حجمًا بشكل كبير من وحدات التبريد المدمجة والمثبتة على الانزلاق. وهي تتعامل مع معدلات تدفق أقل، تتراوح عادة من 500 إلى 2000 لتر/ساعة. غالبًا ما تفرض قيود المساحة في مصانع الألبان الحرفية أو المزارع التبريد على مرحلة واحدة باستخدام مياه المرافق الصالحة للشرب مع التبريد المباشر بالتوسع، مما يؤدي إلى تجاوز حلقات الجليكول المعقدة تمامًا لتوفير تكاليف التركيب.

تتغير معلمات المعالجة بشكل كبير عند تصميم ملف خط إنتاج الحليب UHT. تتطلب معالجة درجات الحرارة العالية جدًا فروقًا شديدة في درجات الحرارة. يجب عليك تبريد المنتج من درجة حرارة أعلى من 137 درجة مئوية وصولاً إلى درجات الحرارة المحيطة أو المبردة في ثوانٍ. وهذا يتطلب أنظمة تبريد متعددة المراحل. تعد المبادلات الحرارية المعقمة والتحكم الدقيق في الضغط الخلفي أمرًا إلزاميًا للحفاظ على العقم التجاري. يجب تعقيم قسم التبريد في محطة المعالجة بالحرارة الفائقة (UHT) قبل الإنتاج، مما يعني أن المعدات يجب أن تتحمل درجات حرارة البخار دون تشويه الألواح أو حشوات النفخ.

اللزوجة تغير كل شيء عند الهندسة أ خط انتاج الحليب المكثف. تؤدي زيادة إجمالي المواد الصلبة إلى تغيير معامل نقل الحرارة (عامل U) بشكل كبير. ينخفض ​​رقم رينولدز (Re) عندما يصبح سلوك السوائل أكثر لزوجة، وينتقل من الجريان المضطرب إلى الجريان الصفحي. يقلل التدفق الصفحي من كفاءة نقل الحرارة. ولمواجهة ذلك، يجب عليك تقييم المبادلات الحرارية ذات السطح المكشط أو PHEs المتخصصة ذات الفجوة الواسعة. تمنع هذه التصميمات المحددة التلوث والحرق والانسداد أثناء دورة التبريد، مما يضمن التشغيل المستمر دون توقف متكرر للتنظيف.

مخاطر التنفيذ واستراتيجيات التخفيف

يعد التلوث المتبادل في المبادلات الحرارية من المخاطر التشغيلية الشديدة التي يمكن أن تؤدي إلى سحب المنتجات على نطاق واسع. يمكن أن تسمح الثقوب الموجودة في ألواح الفولاذ المقاوم للصدأ أو أعطال الحشية للحليب الخام أو وسائط التبريد الكيميائية بتلويث المنتج المبستر النهائي. يجب عليك تنفيذ وحدات تحكم فرق الضغط الآلي. تضمن هذه الأجهزة بقاء الحليب المبستر دائمًا عند ضغط أعلى بمقدار 0.5 بار على الأقل من وسائط التبريد والحليب الخام الموجود على الجانب الآخر من الأطباق. في حالة حدوث تسرب، يندفع الحليب المبستر الآمن إلى الخارج، مما يمنع الملوثات من دخول مجرى النهر النظيف.

إدارة الأحمال القصوى تمنع دورة الضاغط القصيرة والفشل الميكانيكي. يتم تشغيل وإيقاف المبردات كبيرة الحجم بشكل متكرر عندما يكون الحمل الحراري أقل من الحد الأدنى من سعتها. تؤدي هذه الدورة القصيرة إلى فشل الضاغط المبكر وارتفاع الطاقة العالية أثناء بدء التشغيل. استخدم خزانات التخزين العازلة الحرارية في الماء المبرد أو حلقة الجليكول لتثبيت الأحمال الحرارية. تحديد المبردات المعيارية ذات الإمكانات المرحلية، مما يسمح للنظام بتشغيل العدد اللازم من الضواغط فقط لتتناسب مع الطلب الدقيق للعملية في أي لحظة معينة.

يمنع توافق التنظيف المكاني (CIP) التلوث ويحافظ على الكفاءة الحرارية. تؤدي سرعات التدفق غير الكافية أثناء دورة CIP إلى ترك رواسب البروتين أو المعادن في قسم التبريد. يعمل حجر الحليب هذا كعازل، مما يقلل بشكل كبير من الكفاءة الحرارية ويؤوي البكتيريا. تصميم حلقة التبريد لاستيعاب معدلات التدفق الأعلى المطلوبة للتنظيف المكاني. يتطلب التنظيف المكاني الفعال سرعات تنظيف أكبر من 1.5 م/ث عبر اللوحات. إذا لم تتمكن مضخة منتجك من تحقيق هذه السرعة، فيجب عليك تركيب مضخة CIP مخصصة ذات سعة أعلى.

يؤدي تجميد المنتج إلى إتلاف اللوحات وإيقاف الإنتاج تمامًا. يمكن أن يؤدي استخدام الجليكول تحت الصفر كمبرد ثانوي إلى تجميد الحليب على الفور إذا انخفض تدفق المنتج أو توقف أثناء استمرار وسائط التبريد في الدوران. وينتج عن هذا انسداد في النظام، وتلف المكونات المادية، وتشوه اللوحات. تنفيذ أقفال أمان منخفضة التدفق مرتبطة بـ PLC. تعمل هذه الأقفال المتداخلة تلقائيًا على إيقاف تدفق سائل التبريد وفتح الصمامات الالتفافية إذا انخفضت سرعة مضخة المنتج إلى ما دون الحد الحرج، مما يحمي المبادل الحراري من التجمد الكارثي.

الاستنتاج

تعد سعة التبريد الدقيقة بمثابة حساب ديناميكي يعتمد على معدلات التدفق وكفاءة التجديد ومواصفات المنتج. إن الإفراط في الهندسة يوفر شبكة أمان ولكنه يقلل من كفاءة رأس المال ويضخم فواتير الخدمات العامة. يؤدي نقص الهندسة إلى مخاطر سحب المنتجات، ونمو البكتيريا، واختناقات الإنتاج المستمرة. لضمان الأداء الأمثل والامتثال، اتبع الخطوات التالية على الفور:

• قم بإجراء تدقيق حراري شامل لمعدلات التدفق وقدرات المرافق الحالية أو المتوقعة.

• قم بصياغة طلب تقديم عروض (RFP) يوضح بوضوح ΔT المطلوب ومعدل تدفق الكتلة الأقصى ولزوجة المنتج.

• قم بتقييم البائعين بناءً على حساباتهم الديناميكية الحرارية الشفافة بدلاً من مجرد أقل سعر شراء أولي.

• التشاور مع مهندسي عمليات الألبان المتخصصين للتحقق من الامتثال الصحي وأنظمة السلامة التفاضلية للضغط.

الأسئلة الشائعة

س: كيف يتم حساب حمل التبريد لجهاز بسترة الحليب؟

ج: استخدم الصيغة Q = ṁ × Cp × ΔT. اضرب معدل تدفق الكتلة بالحرارة النوعية للحليب (3.93 كيلوجول/كجم درجة مئوية) وفرق درجة الحرارة. ضع في اعتبارك دائمًا كفاءة التجديد، مما يقلل بشكل كبير من حمل التبريد الميكانيكي النهائي المطلوب من المبرد.

س: ما هي درجة الحرارة المثالية للحليب بعد البسترة؟

ج: تفرض المعايير التنظيمية مثل مكتب إدارة المشاريع (PMO) حدًا أقصى قدره 7 درجات مئوية (45 درجة فهرنهايت). ومع ذلك، فإن أفضل ممارسات الصناعة تستهدف 2 إلى 4 درجات مئوية. يؤدي الوصول إلى درجة الحرارة المنخفضة هذه إلى زيادة مدة صلاحية المنتج بسرعة ويمنع نمو البكتيريا الحرارية.

س: لماذا يفضل بنك الماء المثلج على التوسع المباشر في بعض مصانع الألبان؟

ج: تستخدم بنوك الثلج تخزين الطاقة الحرارية. إنهم يبنون قدرة التبريد خلال ساعات الذروة الكهربائية. تتعامل هذه الطاقة المخزنة بكفاءة مع أحمال التبريد الضخمة وقصيرة المدة دون الحاجة إلى سحب كهربائي فوري هائل من الشبكة.

س: كيف يؤدي التجديد إلى تقليل قدرة التبريد المطلوبة؟

ج: يستخدم التجديد الحليب الخام البارد لامتصاص الحرارة من الحليب المبستر الساخن داخل المبادل الحراري. يعالج هذا التبادل الحراري ما يصل إلى 90% من الانخفاض المطلوب في درجة الحرارة قبل الحاجة إلى أي تبريد ميكانيكي، مما يوفر قدرًا كبيرًا من الطاقة.

س: ماذا يحدث إذا كانت قدرة التبريد أقل من اللازم في خط إنتاج الحليب؟

ج: يوقف نظام التبريد الصغير الحجم مؤقتًا ويقلل معدلات التدفق المستمر. فهو يزيد من خطر نمو البكتيريا في خزانات التخزين، ويقصر مدة صلاحية المنتج، ويمكن أن يؤدي إلى فشل الامتثال التنظيمي وسحب المنتج.

س: هل يتطلب خط إنتاج الحليب UHT معدات تبريد مختلفة؟

ج: نعم. تعالج المعالجة UHT درجات حرارة أولية أعلى بكثير (أعلى من 137 درجة مئوية). فهو يتطلب بيئات تبريد معقمة، وأنظمة تبريد متعددة المراحل، وغالبًا ما يبرد المنتج إلى درجات الحرارة المحيطة بدلاً من درجات حرارة التبريد القياسية.
